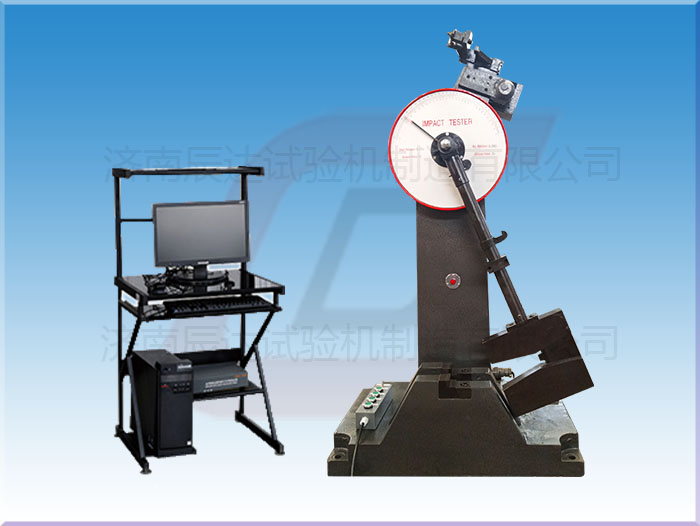

沖擊試驗機的使用注意事項及工作原理

沖擊試驗機分為手動擺錘式?jīng)_擊試驗機、半自動沖擊試驗機、數(shù)顯沖擊試驗機、微機控制沖擊試驗機、落錘沖擊試驗機以及非金屬沖擊試驗機等。可以通過更換擺錘和試樣底座，可實現(xiàn)簡支梁和懸臂梁兩種形式的試驗。下面小編主要來給大家介紹一下沖擊試驗機的使用注意事項與工作原理。

一、沖擊試驗機的使用注意事項

試驗溫度：進行沖擊試驗的實驗室溫度一般應(yīng)在10~35℃(即通常所稱的室溫)范圍內(nèi)，對于要求嚴格的試驗，如韌性對溫度變化很敏感的材料進行沖擊試驗時，試驗應(yīng)在20℃±2℃進行。　　試樣尺寸：用小分度值不大于0.02mm的量具測量試樣的寬度、厚度、缺口處厚度;用光學投影儀檢查缺口尺寸，看其是否符合標準的要求。

進行空打試驗：將擺錘揚起至預(yù)揚角位置，把從動指針撥到大沖擊能量位置(如果使用的是數(shù)字顯示裝置，則應(yīng)清零)，釋放擺錘，讀取零點附近的被動指針的示值(即會零差)，會零差不應(yīng)超過小分度值的1/4。

試樣應(yīng)緊貼支座放置,并使試樣缺口的背面朝向擺錘刀刃。試樣缺口用專用的對中夾鉗或定位規(guī)收中，使缺口對稱面位于兩支座對稱面上，其偏差不應(yīng)大于0.5mm。

將擺錘揚起至預(yù)揚角位置并鎖住，把從動指針撥到大沖擊能量位置(如果使用的是數(shù)字顯示裝置，則清零)，放好試樣，確認擺錘擺動危險區(qū)無人后，釋放擺錘使其下落打斷試樣，并任其向前繼續(xù)擺動，直到達到高點并向回擺動至低點時，使用制動閘將擺錘剎住，使其停止在垂直穩(wěn)定位置，讀取被動指針在示值度盤上所指的數(shù)值(數(shù)字顯示裝置的顯示值)，此值即為沖擊吸收功

二、沖擊試驗機的工作原理

數(shù)顯全自動沖擊試驗機通過高速負荷測量傳感器產(chǎn)生信號，經(jīng)高速放大器放大后，由A/D快速轉(zhuǎn)換成數(shù)字信號送給計算機進行數(shù)據(jù)處理，同時通過檢測角位移信號送給計算機進行數(shù)據(jù)處理，精確度高。加裝高速角位移監(jiān)控系統(tǒng)和力檢測傳感器和放大器，經(jīng)計算機高速采樣，數(shù)據(jù)處理，可顯示N-T和J-T曲線，數(shù)據(jù)存盤，數(shù)據(jù)報告打印等，能瞬時測定和記錄材料在受沖擊過程中的特性曲線，通過更換擺錘和試樣底座，可實現(xiàn)簡支梁和懸臂梁兩種形式的試驗。

綜上所述就是沖擊試驗機的使用注意事項與工作原理的相關(guān)介紹。操作人員在使用試驗機的時候一定要按照說明書的流程規(guī)范使用。否則很容易造成機器故障及人員傷害等險情。如有不清楚的地方，請來電咨詢。以便我們根據(jù)您的實際情況選擇適合您的產(chǎn)品。
